Гальванический барабан одинарный 1000/310-2
.jpg)
Описание

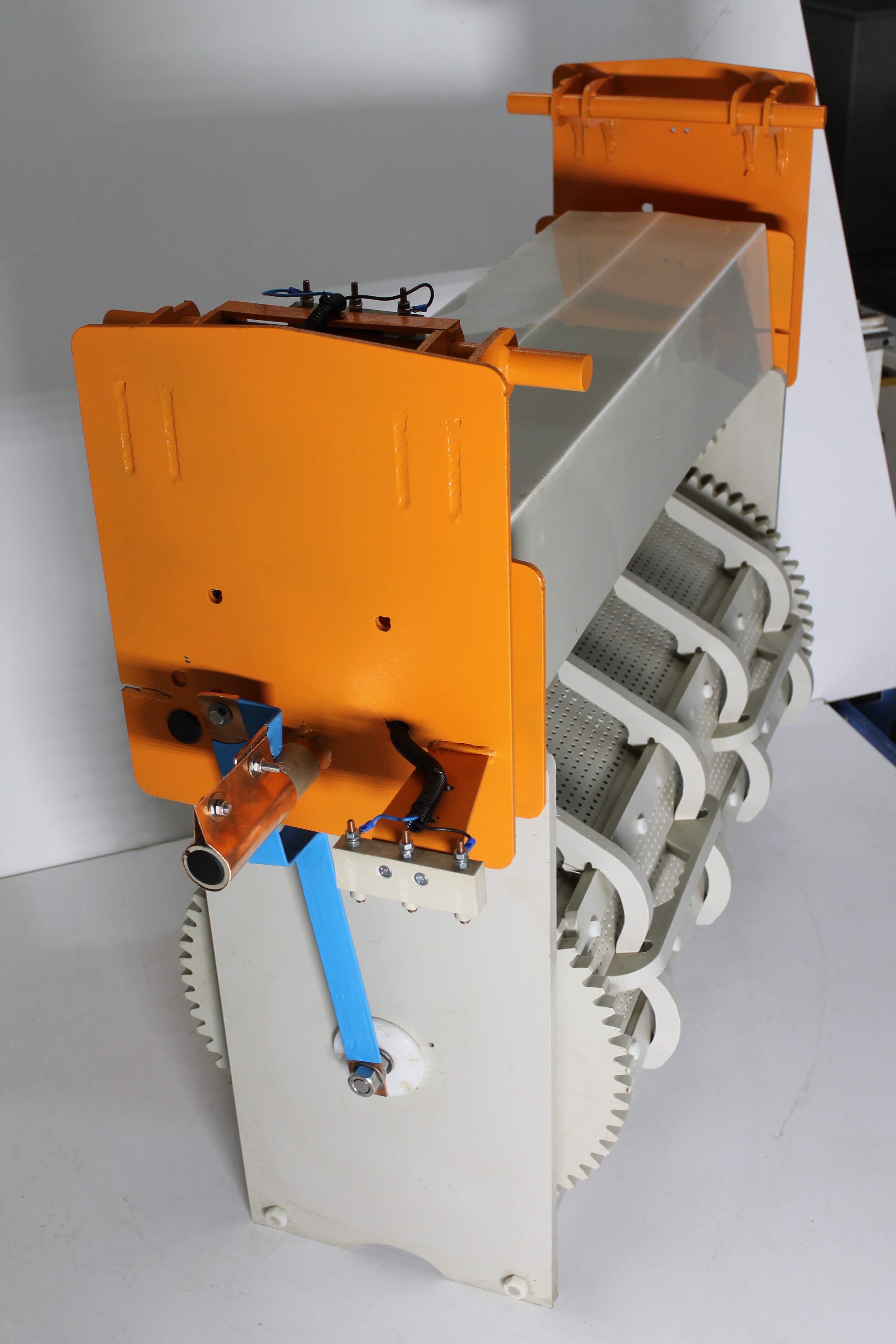

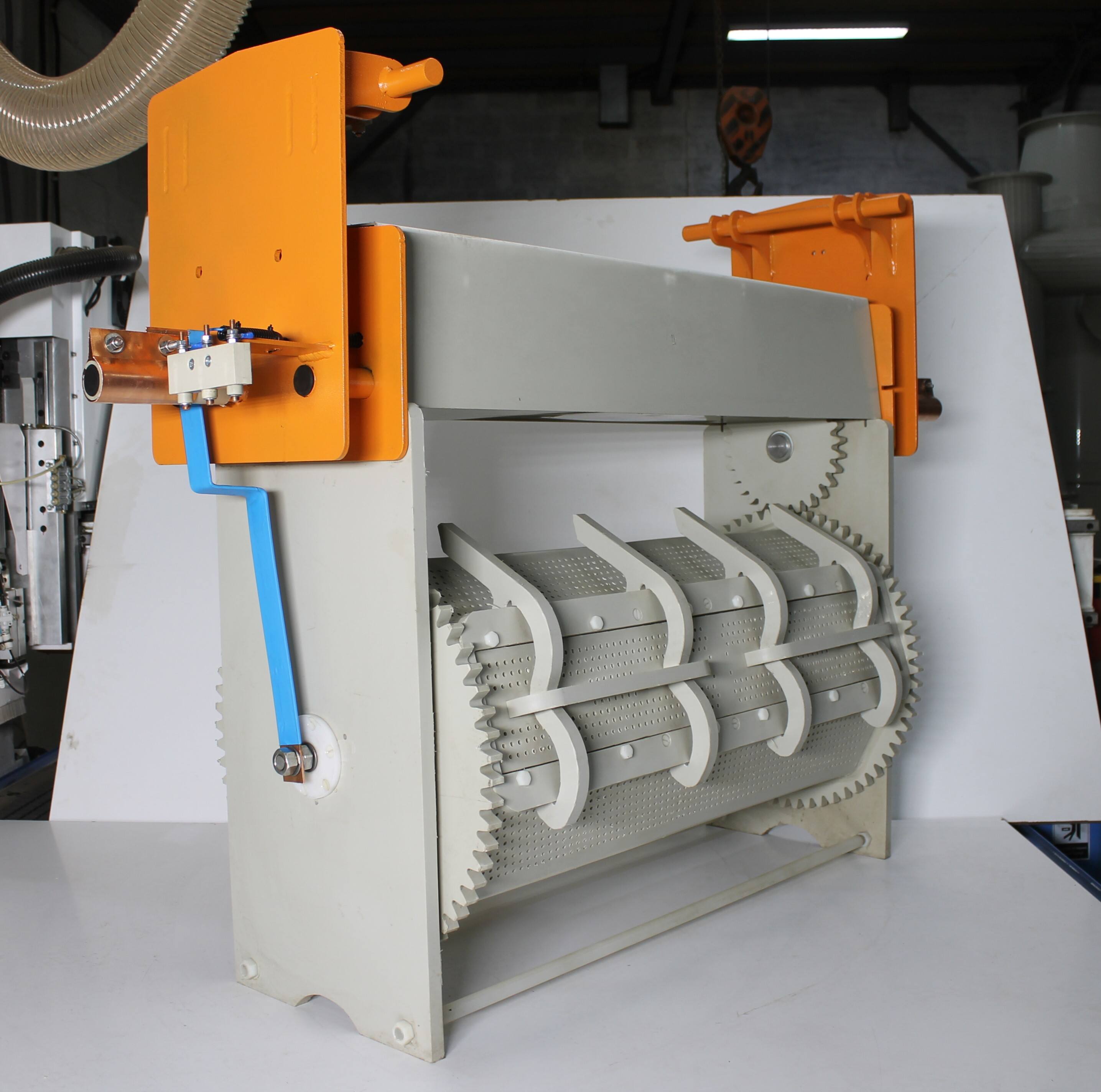

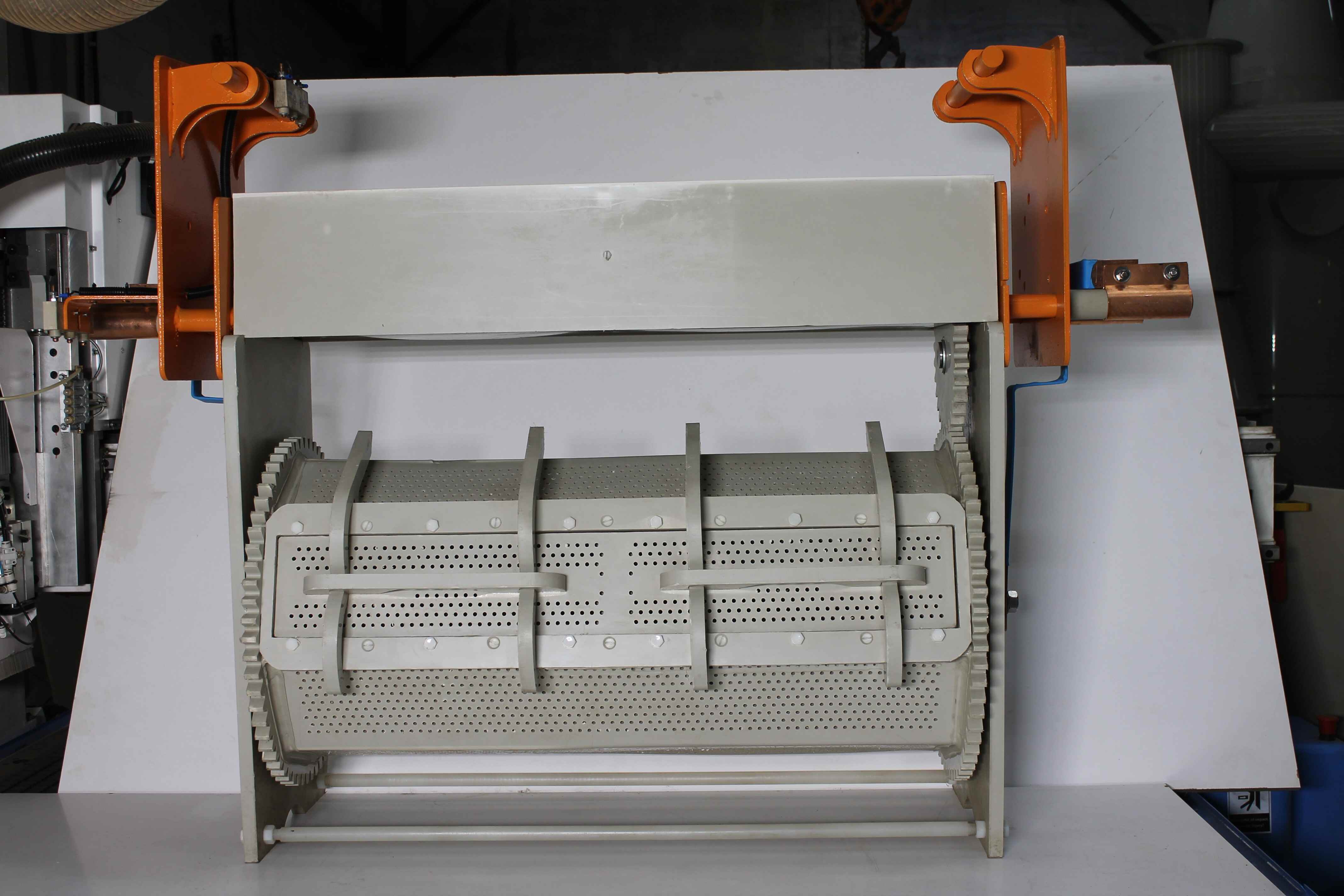

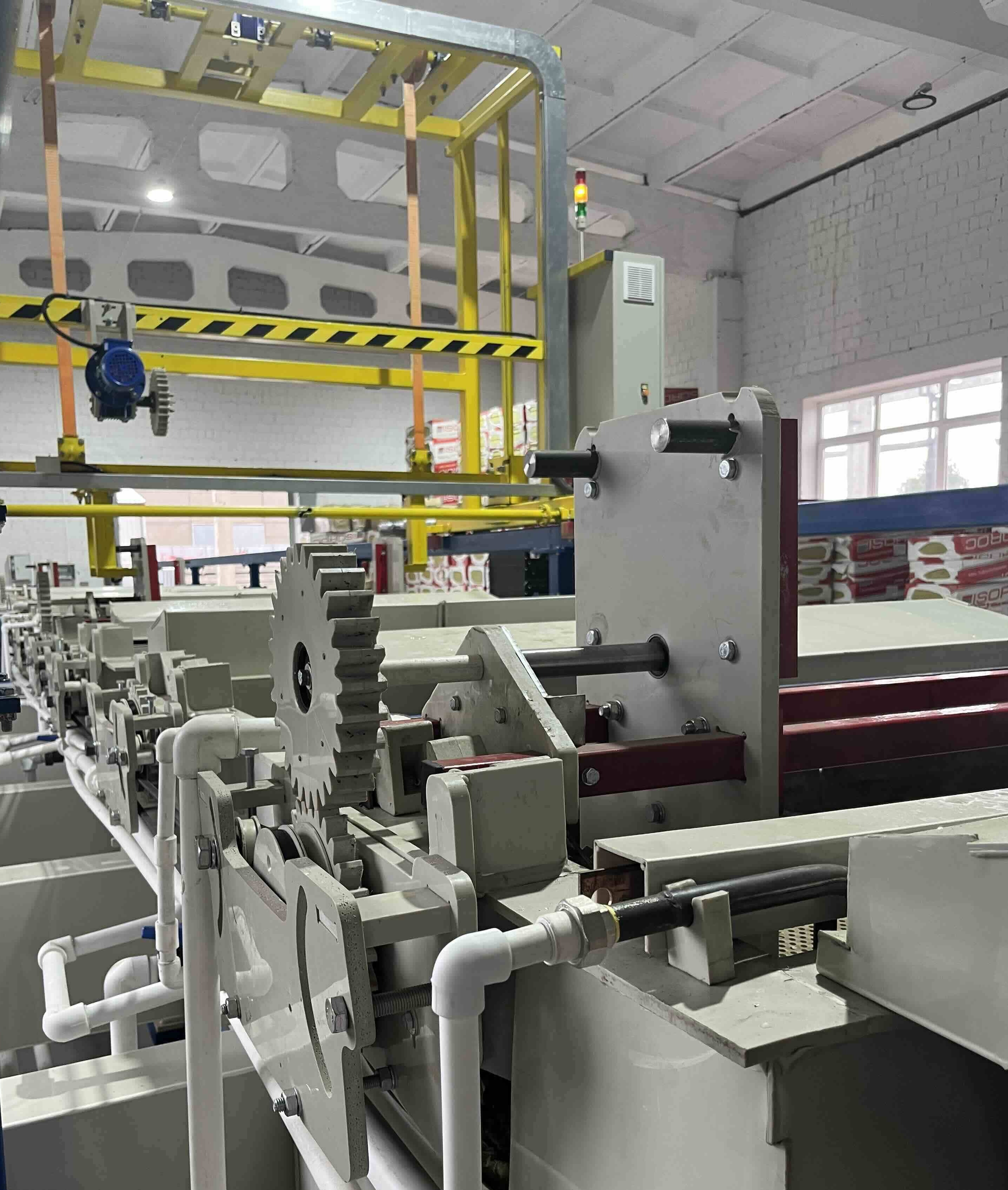

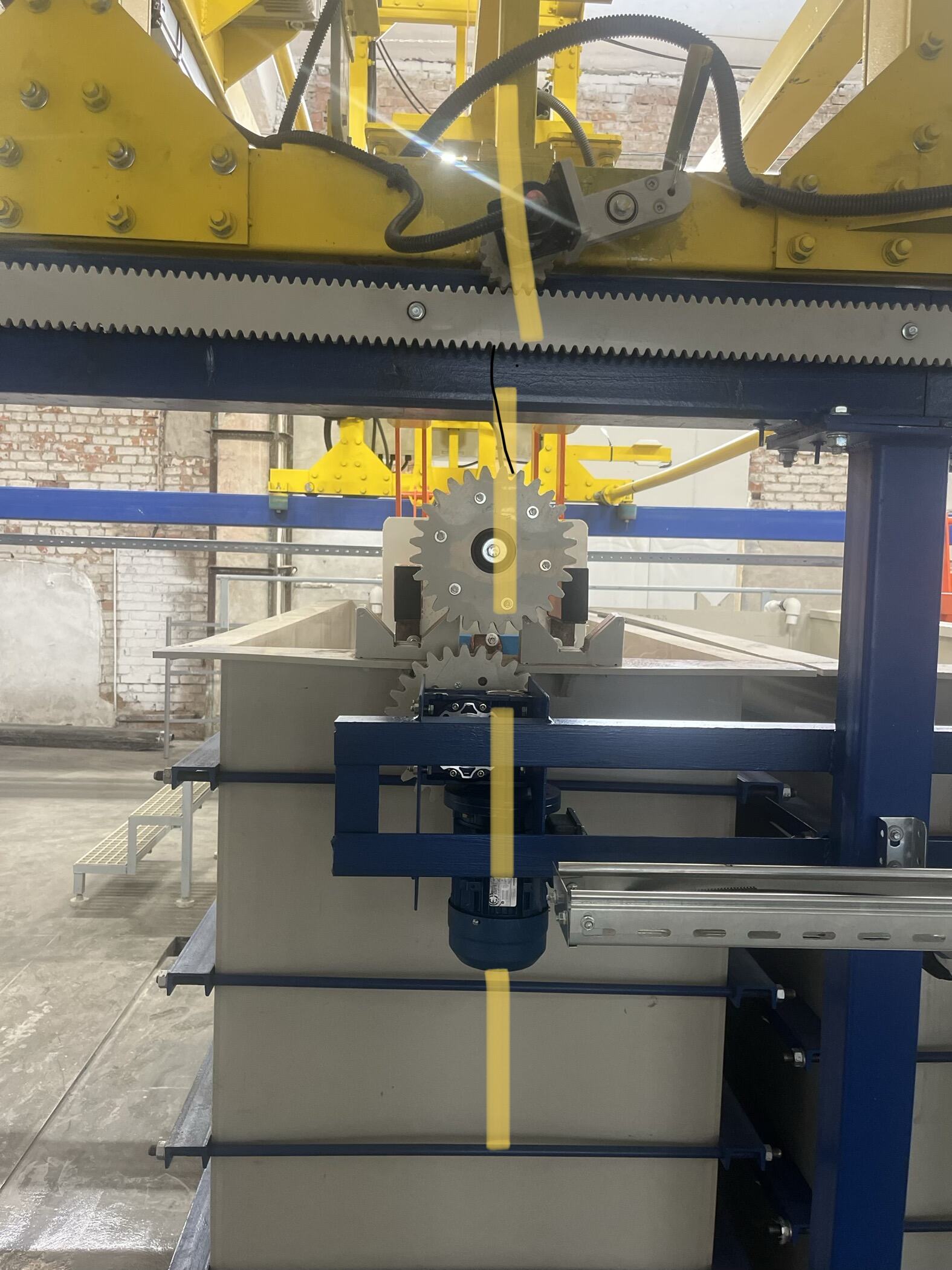

Гальванический барабан - полноценное вращающееся устройство для электрохимической обработки мелких деталей, методом россыпи.
Особенностью выпускаемых барабанов является удобная и надежная крышка для монтажа/ демонтажа деталей.
Предприятие активно внедряет линейку разнородных по раме и полезному объему гальванических барабанов и обечаек (гильз) к ним.
Помимо обработки различных болтов, гаек, саморезов и автонормалей возможна обработка длинномерных деталей - строительных шпилек и пр.
Выбрать конфигурацию
Покупатель
Технолог
Архитектура барабана
Одинарный Сдвоенный Для длинномеров Нержавеющий
Внутренняя длина корпуса барабана (-ов), мм
520 600 800 1000 1200
Диаметр вписанной окружности корпуса, (фB), мм
310 400 540
Перфорация, мм
2 2.5 3 4 5 6 7 8
Метод вращения, В
DC, 24 AC, 36 Внешний привод
Характеристики
Документация
- Архитектура барабанаОдинарный
- Внутренняя длина корпуса барабана (-ов), мм1000
- Диаметр вписанной окружности корпуса, (фB), мм310
- Габаритная длина, (B) , мм1450
- Габаритная ширина, (K), мм859.87
- Габаритная высота с ванной, (Ho), мм1250.88
- Расстояние до оси барабана, (E), мм351.08
- Внутренний объем барабана (-ов), Л83.22
- Максимальная загрузка барабана, кг62.41
- Уровень ватерлинии жидкости, (W), мм70
- Расстояние до оси захвата, (F), мм350
- Габаритный диаметр, (фZ), мм410.07
- Размер до оси барабана, (E), мм1076
- Размер между посадочными местами, (G), мм250
- Количество оборотов , об/мин7-14
- Масса нетто, кг79.51
- Размер до дна ванны, (I), мм100
- Длина ванны, (1), мм1270
- Ширина ванны, (2), мм639.87
- Высота ванны, (3), мм750.88
- Уровень жидкости от верхнего края ванны (рекомендуемый), (4), мм680.88
- Общая площадь граней, мм²1073400
- Количество граней корпуса (-ов), Шт.6
- Ширина грани, мм178.9

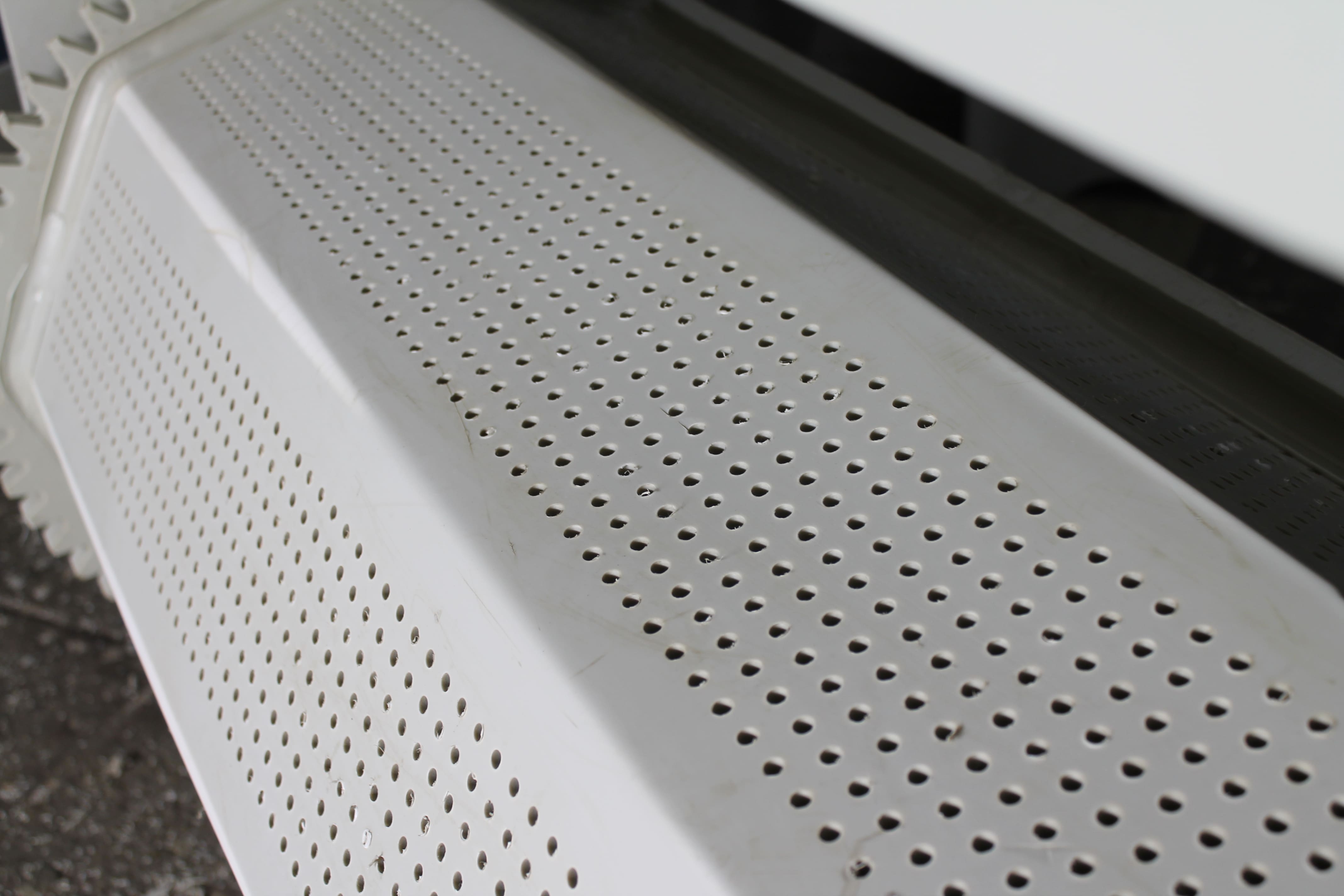

- Перфорация, мм2
- Число отверстий обечайки, Шт.31770
- Шаг перфорации, мм4.5
- Объем выноса жидкости, Л8
- Площадь отверстия, мм²3.14
- Площадь перфорации, мм²99757.8
- Пустых отверстий, %9.29
- Метод вращения, ВDC, 24
- Наименование двигателяZ55D250-24GU-30S
- Ток двигателя, А16
- Наименование редуктора5GU-100K
- Передаточное число редуктора100
- Мощность двигателя, Вт250
- Масса двигателя в сборе, кг4.7
- Скорость вращения мотора, об/мин3000
- Выходная скорость вращения вала мотор-редуктора, об/мин40
- Крутящий момент двигателя-редуктора, Н×м20

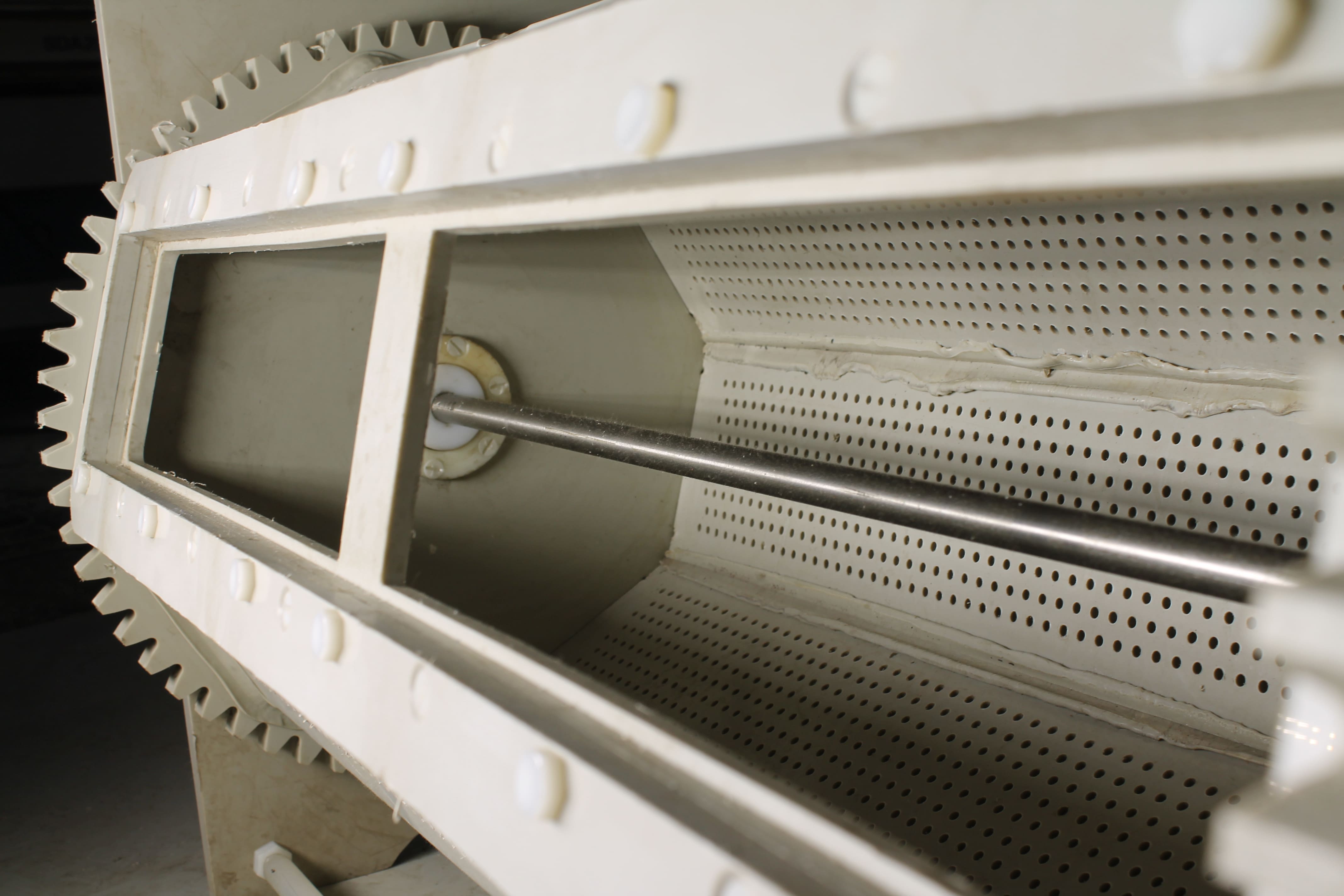

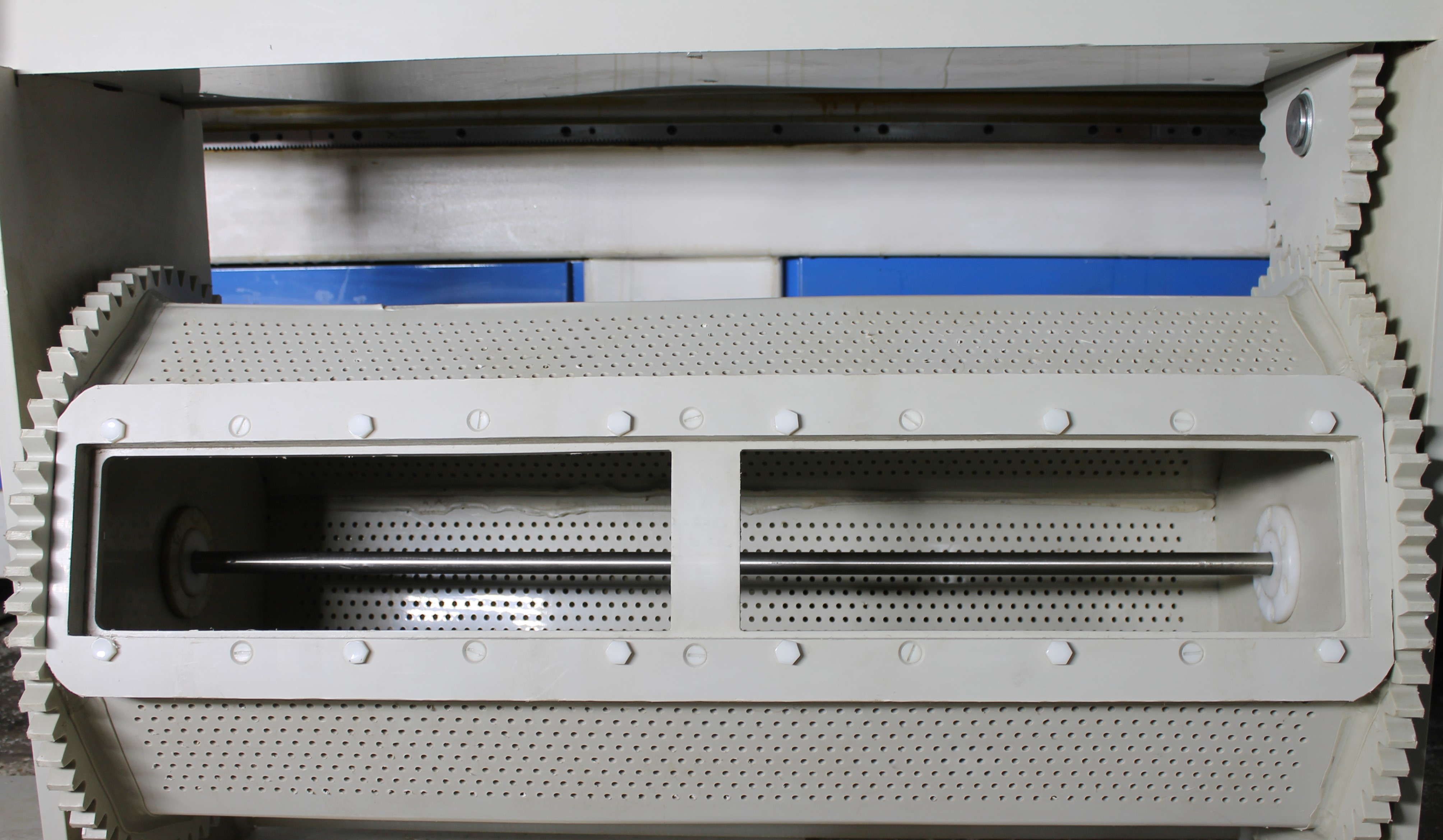

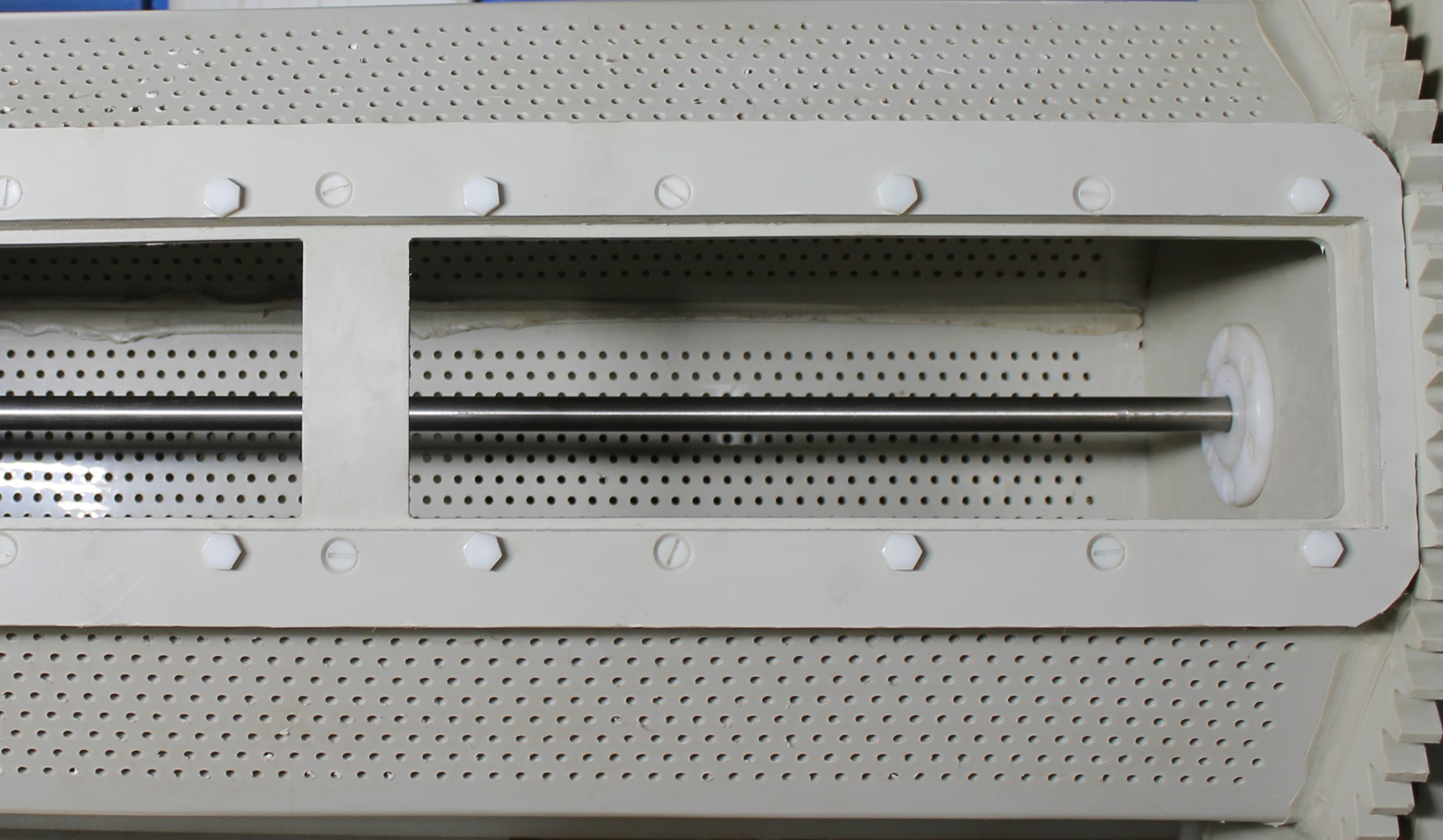

- Тип катодаШтанга жесткая
- Тип посадки балкиКруглая
- Расстояние по осям посадки балки, (G), мм250
- Количество точек посадки, Шт.3

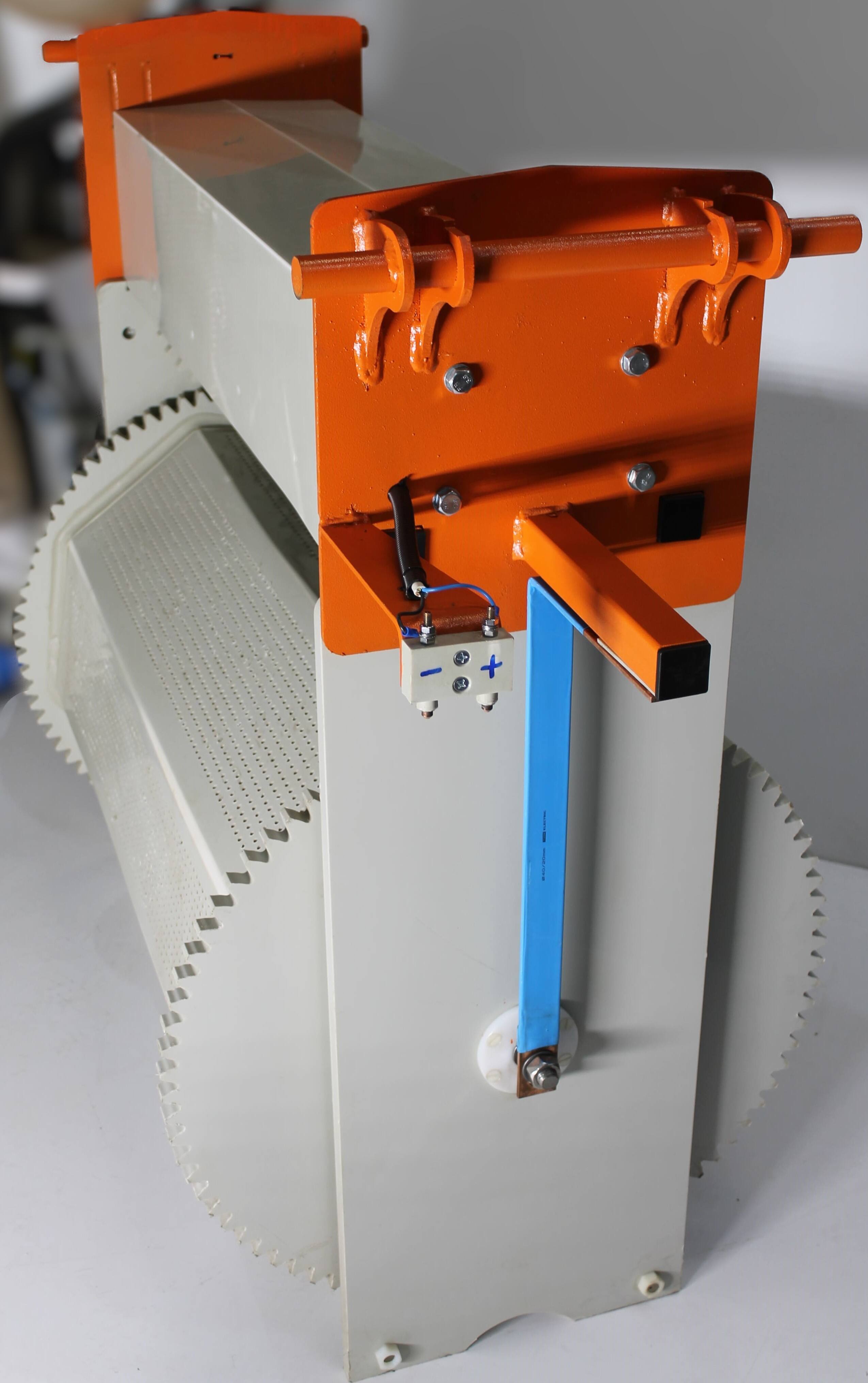

- Тип захватаКрюк
- Расположение захватов балкиС внешней стороны
- Размер захвата, (L), мм100
- Расстояние по осям захвата по длине, (D), мм892
- Расстояние по осям захвата по ширине, (C), мм250
- Размер до оси захвата по высоте, (F), мм250
- Габаритная высота, (H), мм1301.51
226 000 ₽
